產品概述：

YS1－12M系列真空斷路器產品，已在國家級產品質量檢測中心西安高壓電器質量監督檢驗中心、紹興無功補償成套裝置質量檢驗檢測中心，通過了全部型式試驗，并己通過了國家級技術鑒定委員的產品鑒定，鑒定結論為本產品綜合技術性能“達到國際先進水平”YS1－12M系列戶內高壓交流真空斷路器，結合本公司幾十年經驗積累并與“浙江舜利操動機構研究所”聯合方式共同研發，本產品采用了國際先進的APG環氧樹脂固封技術、低功率模塊化操動機構，應用國際領先的表面處理和熱處理工藝、長效潤滑結構等技術，產品具有互換性強、擴展方便、防腐強、長效潤滑、可靠性高、維護工作量少、機械壽命長等多項創新的技術優點。

功能單元模塊化通用性強、傳動效率高、組合性強
長效的潤滑、防腐能力強、機械穩定性高、可擴展性強
維護少、壽命長

外形尺寸

                                                適用于額定電流1600A及以下

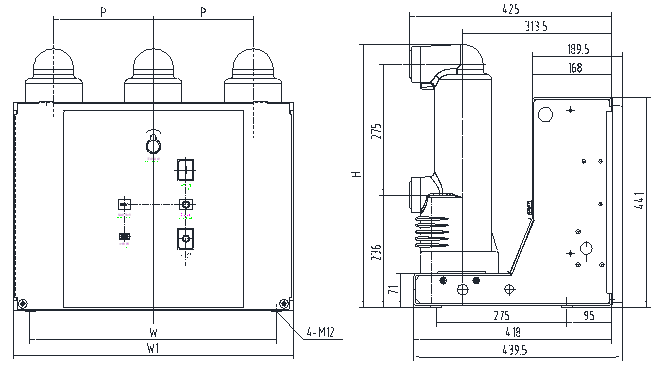

                                                圖三、YS1-12M固定式外形尺寸

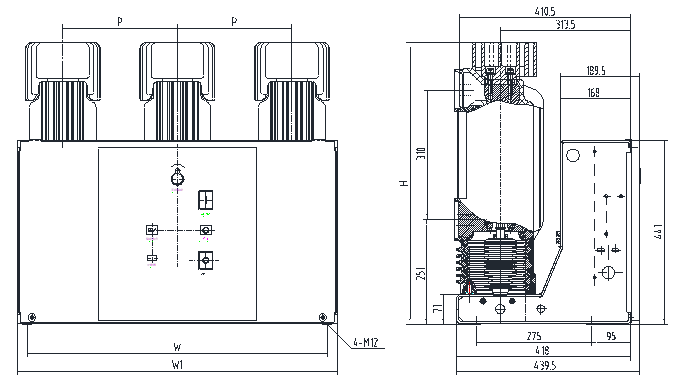

                                                   圖四、1600-5000A固定式斷路器尺寸

    1.       圖中固封極柱上的散熱器在3150A以上產品配裝

    2.       當絕緣距離不能滿足相關標準要求時建議配柜相間加絕緣隔板

    3.       4000A以上斷路器配柜體應采用強制風冷裝置
